El informe E es un sin fin de insinuaciones literalmente infundadas, como la siguiente:
Informe E dixit:
«Destacar que, según el informe del IPCE, “en algunas piezas se apreciaban partículas de oro, posiblemente procedentes del anillo del falsificador«, dato concordante con el sello de oro que Elíseo GIL portaba en los años de aparición de los “grafitos excepcionales«.
En los 5 casos donde aparece oro en la superficie de las cerámicas el oro es claramente distinto. De ninguna manera se puede llegar a la conclusión que el oro tiene relación con un mismo anillo de oro, son 5 tipos de oro distinto. El ‘sello de oro’ que aparece en algún vídeo de Eliseo es una imitación de un anillo romano, pero de latón, comprado en el British Museum por Eliseo.
En el caso de la pieza 11139, es una partícula de oro con pico de cobre más bajo que plata en la aleación sin cinc, en el caso de la pieza 11417 es oro filiforme, en el caso 11424 es oro puro, en el caso de 12098 es una aleación de oro con plata, cobre y cinc, y en el caso de la pieza 13368 es una aleación con los picos de plata son más altos que lo de cobre y sin cinc.
Conclusión no existe ningún indicio para pensar que las 5 ocurrencias de oro en la superficie de la cerámica tienen alguna relación y algunos pueden ser perfectamente oro romano. El instructor de la Ertzaintza fabula!
Informe Navarro:
Pieza 11139: una partícula de aleación de oro con plata y cobre (figura 11139.4c) cuya composición es similar a la de una nube de partículas detectadas en la pieza 13368 (en este último caso se ha relacionado su presencia con el posible roce continuado de un anillo sobre la pieza). [Navarro no menciona la composición de la aleación.]

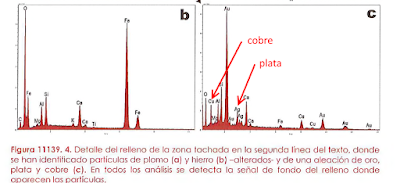

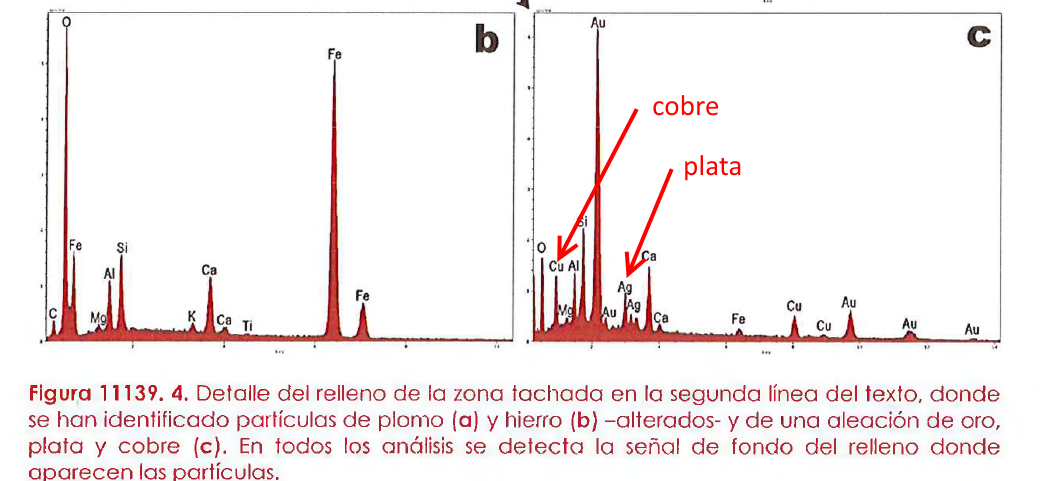

En el caso 11139, observamos que el pico de cobre es claramente más alto que el de plata.

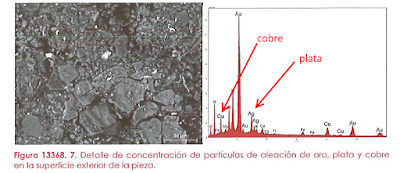

En el caso de 13368, observamos que el pico de cobre es claramente más bajo que el de plata.
Pieza 11417: una pequeña partícula filiforme de oro (posible artefacto contaminado con compuestos orgánicos -carbono, nitrógeno- ajeno a la pieza)
Pieza 11424: En la base de la segunda ‘S’ de ‘ANQVISIIS’, fuera del surco del trazado de la letra, se han identificado varias partículas de oro (figura 11424.4). Por su alta pureza no puede relacionarse con las partículas de oro que se han identificado en otras piezas
Pieza 12098: En el entorno de la 2a figura de mujer y ‘L’ de ‘LIDIA’ aparecen nubes de partículas de oro en cuyo análisis de identifica una aleación de oro, plata, cobre y cinc (Au77,2-Ag9,3-Cu 10,7-Zn3,5) (figura 12098.7) que puede interpretarse como consecuencia del roce continuado de la pieza sobre un anillo con esta composición (nubes de partículas con características similares se han identificado también en la pieza 13368, aunque en este caso no se detecta cinc).
Pieza 13368: En el vértice superior izquierdo de la cara exterior de la pieza aparece una elevada concentración de partículas de una aleación de oro, plata y cobre (Au74,03-Ag 10,6-Cu 15,4) (figura 13368.7), adheridas o incrustadas sobre el material del núcleo de la cerámica y sobre la capa vitrificada del engobe. Dado el uso improbable de un instrumento de trabajo con la composición citada, la procedencia de estas partículas podría relacionarse con el roce continuado de un anillo sobre la superficie cerámica al manipular la pieza sobre la mano (se han identificado partículas similares en la pieza 12098 donde también aparecen restos de acero inoxidable).
